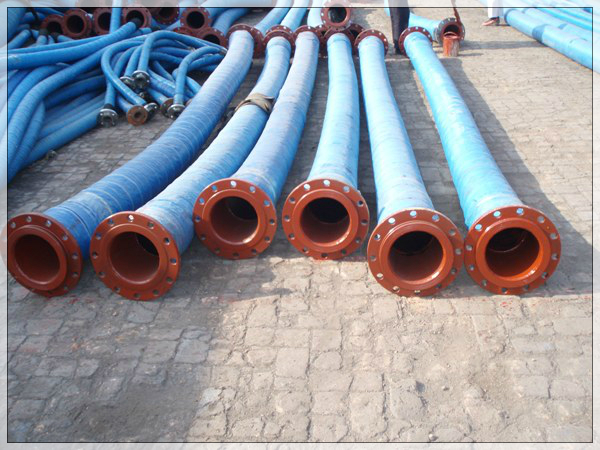

Гибкие трубопроводы для подачи буровых растворов на водной или нефтяной основе
Применяются на буровых установках в качестве гибких трубопроводов для подачи буровых растворов на водной или нефтяной основе, закачиваемых в скважину при вращательном бурении под высоким давлением и в большом объеме. Выпускается рукава длиной 18-20 метров. ПО требованиям спецификаций заказчиков рукава могут быть изготовлены длиной до 30 метров. Каждый рукав имеет уникальный номер и снабжается паспортом качества.

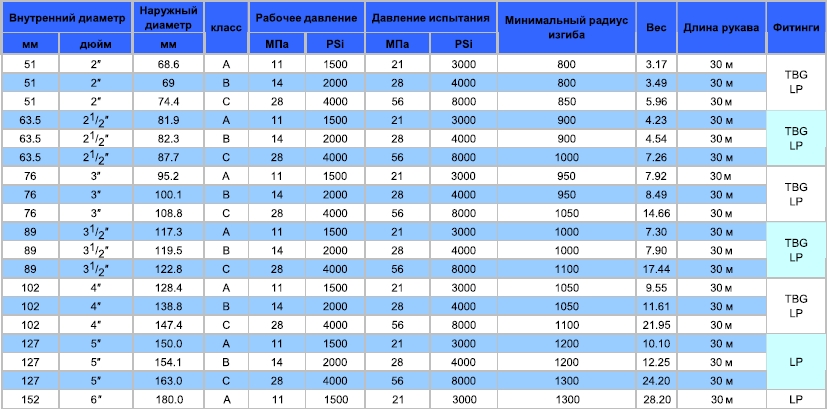

Класс A/B/C Основные параметры
Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Класс | Рабочее давление, МПа | Рабочее давление, PSi | Давление испытания, МПа | Давление испытания, PSi | Минимальный радиус изгиба | Вес | Длина рукава | Фитинги |
---|---|---|---|---|---|---|---|---|---|---|---|
51 | 2 | 68.6 | А | 11 | 1500 | 21 | 3000 | 800 | 3.17 | 30м | TBG LP |
51 | 2 | 69 | B | 14 | 2000 | 28 | 4000 | 800 | 3/49 | 30м | TBG LP |
51 | 2 | 74.4 | С | 28 | 4000 | 56 | 8000 | 850 | 5.96 | 30м | TBG LP |
63.5 | 2 1/2 | 81.9 | А | 11 | 1500 | 21 | 3000 | 900 | 4.23 | 30м | TBG LP |
63.5 | 2 1/2 | 82.3 | В | 14 | 2000 | 28 | 4000 | 900 | 4.54 | 30м | TBG LP |
63.5 | 2 1/2 | 87.7 | С | 28 | 4000 | 56 | 8000 | 1000 | 7.26 | 30м | TBG LP |
76 | 3 | 95.2 | А | 11 | 1500 | 21 | 3000 | 950 | 7.92 | 30м | TBG LP |
76 | 3 | 100.1 | В | 14 | 2000 | 28 | 4000 | 950 | 8.49 | 30м | TBG LP |
76 | 3 | 108.8 | С | 28 | 4000 | 56 | 8000 | 1050 | 14.66 | 30м | TBG LP |
89 | 3 1/2 | 117.3 | А | 11 | 1500 | 21 | 3000 | 1000 | 7.30 | 30м | TBG LP |
89 | 3 1/2 | 119.5 | В | 14 | 2000 | 28 | 4000 | 1000 | 7.90 | 30м | TBG LP |
89 | 3 1/2 | 122.8 | С | 28 | 4000 | 56 | 8000 | 1100 | 17.44 | 30м | TBG LP |
102 | 4 | 128.4 | А | 11 | 1500 | 21 | 3000 | 1050 | 9.55 | 30м | TBG LP |
102 | 4 | 138.8 | В | 14 | 2000 | 28 | 4000 | 1050 | 11.61 | 30м | TBG LP |
102 | 4 | 147.4 | С | 28 | 4000 | 56 | 8000 | 1100 | 21.95 | 30м | TBG LP |
127 | 5 | 150.0 | А | 11 | 1500 | 21 | 3000 | 1200 | 10.10 | 30м | LP |
127 | 5 | 154.1 | В | 14 | 2000 | 28 | 4000 | 1200 | 12.25 | 30м | LP |
127 | 5 | 163.0 | С | 28 | 4000 | 56 | 8000 | 1300 | 24.20 | 30м | LP |
152 | 6 | 180.0 | А | 11 | 1500 | 21 | 3000 | 1300 | 28.20 | 30м | LP |

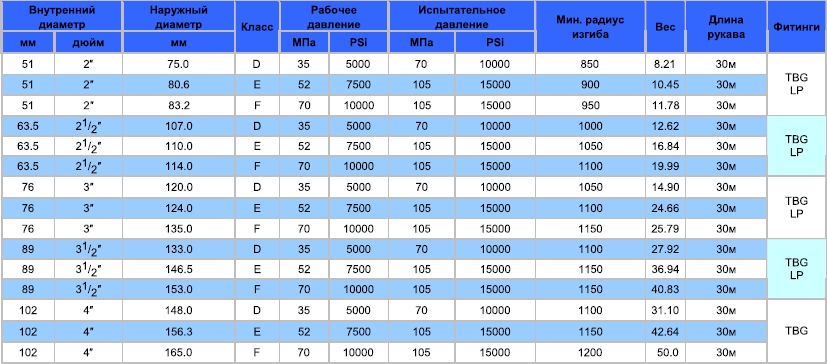

Класс D/E/F Основные параметры бурового рукава
Внутренний диаметр, мм | Внутренний диаметр, дюйм | Наружный диаметр, мм | Класс | Рабочее давление, МПа | Рабочее давление, PSi | Давление испытания, МПа | Давление испытания, PSi | Минимальный радиус изгиба | Вес | Длина рукава | Фитинги |
---|---|---|---|---|---|---|---|---|---|---|---|
51 | 2 | 75.0 | D | 35 | 5000 | 70 | 10000 | 850 | 8.21 | 30м | TBG LP |
51 | 2 | 80.6 | E | 52 | 7500 | 105 | 15000 | 900 | 10.45 | 30м | TBG LP |
51 | 2 | 83.2 | F | 70 | 10000 | 105 | 15000 | 950 | 11.78 | 30м | TBG LP |
63.5 | 2 1/2 | 107.0 | D | 35 | 5000 | 70 | 10000 | 1000 | 12.62 | 30м | TBG LPTBG LP |
63.5 |
2 1/2 |
110.0 | E | 52 | 7500 | 105 | 15000 | 1050 | 16.84 | 30м | TBG LP |
63.5 | 2 1/2 | 114.0 | F | 70 | 10000 | 105 | 15000 | 1100 | 19.99 | 30м | TBG LP |
76 | 3 | 120.0 | D | 35 | 5000 | 70 | 10000 | 1050 | 14.90 | 30м | TBG LP |
76 | 3 | 124.0 | E | 52 | 7500 | 105 | 15000 | 1100 | 24.66 | 30м | TBG LP |
76 | 3 | 135.0 | F | 70 | 10000 | 105 | 15000 | 1150 | 25.79 | 30м | TBG LP |
89 | 3 1/2 | 133.0 | D | 35 | 5000 | 70 | 10000 | 1100 | 27.92 | 30м | TBG LP |
89 | 3 1/2 | 146.5 | E | 52 | 7500 | 105 | 15000 | 1150 | 36.94 | 30м | TBG LP |
89 | 3 1/2 | 153.0 | F | 70 | 10000 | 105 | 15000 | 1150 | 40.83 | 30м | TBG LP |
102 | 4 | 148.0 | D | 35 | 5000 | 70 | 10000 | 1100 | 31.10 | 30м | TBG |
102 | 4 | 156.0 | E | 52 | 7500 | 105 | 15000 | 1150 | 42.64 | 30м | TBG |
102 | 4 | 165.0 | F | 70 | 1000 | 105 | 15000 | 1200 | 50.0 | 30м | TBG |
Буровой рукав высокого давления используется в качестве антивибрационных вставок, а также для перекачки нефтепродуктов различными буровыми установками. Данным изделиям характерна повышенная прочность, ведь по ним осуществляется транспортировка сред под значительным давлением для добычи природных ископаемых с достаточной глубины.
Рукав буровой также может использоваться в качестве гибкого трубопровода на буровых станциях, участвовать в постоянной подаче поступающих в скважину буровых растворов во время бурения. Рукава на данном этапе играют важнейшую роль гибкого соединения, благодаря которому осуществляется постоянная подача бурового раствора.
Буровые рукава для вращательного бурения монтируют между осадной трубой и шарнирным соединением, либо между нефтеналивными судами и буровыми скважинами в условиях открытого моря. Также рукава довольно востребованы при добыче разных видов цветных металлов.
Конструкция буровых рукавов
Главные элементы конструкции, формирующие цену бурового рукава– это расположенные концентрично слои, именно их качество во много определяет стоимость изделия в целом. Наружный резиновый слой - абразивостойкий, а внутренний – маслобензостойкий. Часто для внутреннего слоя используют резиновую смесь, которая изготавливается для на основе синтетического или натурального каучука. Также в конструкцию входитсиловой каркас из латунированного каучука, концевая металлическая арматура конической резьбы, которая служит соединяющим элементом штуцеров и фланцев или нефтепромыслового оборудования с различной конструкцией.Рукав буровой производится в соответствии с ГОСТом 28618-90 (ICO 6807-84). Внутренний диаметр изделия равен 38, 50, 65, 76 и 100 мм, изделия способны выдерживать давление от 25 до 34,5 атмосфер. Стандартная длина изделий равна 18 м, но существует возможность изготовления рукавов с различной длиной, с учетом потребностей заказчика. Такие изделия имеют массу от 3,0 до 3,36 кг/м. Буровые рукава для бурения водяных, поисковых, изыскательских и других скважин небольшой глубины имеют внутренний диаметр бурового оплеточного рукава 38 мм.
Рукава буровые от компании «Технодизель»
Российский рынок представлен огромным разнообразием рукавов буровых отечественного и импортного производства. Широкий выбор разнообразной продукции позволяет выбрать изделие, которое максимально отвечает требованиям качества и оптимально соответствует производственным нуждам. Однако возникает трудность в поиске действительно качественной продукции.Наша компания предлагает изделия высокого качества, по приемлемой цене, отвечающие всем стандартам и нормам качества. Также Вы можете обратиться за консультацией к нашим специалистам, мы поможем Вам выбрать товар, соответствующий всем Вашим требованиям.
