Дисковые затворы

Дисковые затворы EG-GRV высокоэффективны и полностью соответствуют стандарту API 609. Двойной эксцентриситет в конструкции диска обеспечивает отличную управляемость, герметичное перекрытие и надежность уплотнения седла. Затворы специально разработаны для применения в химической, нефтяной, целлюлозно-бумажной промышленности, а так же в переработке углеводородного сырья. Усиленные подшипники обеспечивают самоцентрирующуюся посадку и плавное открытие- закрытие. Дисковые затворы проходят все необходимые испытания на соответствие требованиям промышленности.

Особенности конструкции

• Конструкция фланцевой прокладки соответствует стандарту ASME B16.20;
• Оптимальная геометрия диска обеспечивает максимальную пропускную способность.
• Усиленное соединение вала затвора с диском обеспечивает минимальный люфт при максимальном крутящем моменте.
• Долговечность, легко заменяемое седло. Исполнения – регулирующее и запорное.
• Подшипники с низким коэффициентом трения обеспечивают максимальную радиальную опору для больших нагрузок на вал. У PTFE-подшипников очень маленький коэффициент трения, который сводит к минимуму крутящий момент и уменьшает размер привода. Подшипники скольжения просты в монтаже и демонтаже.
• В зависимости от условий эксплуатации седло может быть изготовлено из гибкого металла или PTFE.
• Конструкция уплотнения позволяет компенсировать износ шпинделя, чтобы обеспечить гарантированное уплотнение
• Рекомендованы для использования на высокотемпературном, очистительном, химическом, алкогольном производствах, а так же для промышленности по переработке углеводородного сырья, на предприятиях где используются пар, газ, вакуум, оррозийные жидкости и т.д.

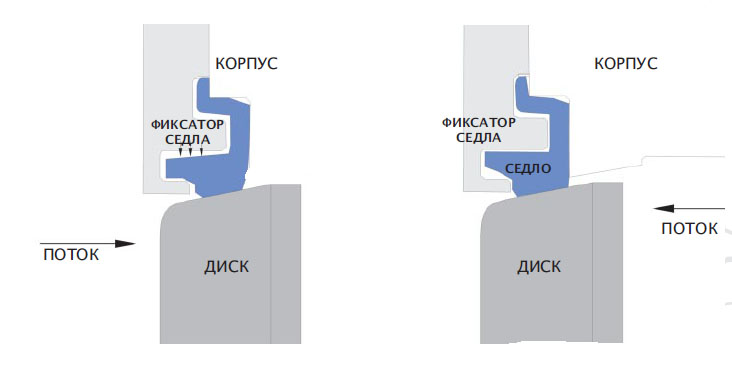

Варианты конструкции седла
К дисковым затворам серии EG-GRV разработан широкий спектр вариантов конструкции седла. Диск с двойным эксцентриситетом минимизирует трение седла и диска, позволяя продлить срок службы седла даже при частом использовании. Седло жестко закреплено фиксатором, согласно требованиям API 609. Такая конструкция позволяет использовать прокладки стандарта ASME B16.20, и устраняет возможность протечки. В зависимости от условий эксплуатации, виды конструкции седла могут быть следующими:

Комка уплотнения – гибкая, обеспечивает герметичность в любом направлении потока. Максимальная рабочая температура 260° C.
Поток со стороны фиксатора седла
Губовидное седло движется в осевом направлении по направлению потока под давлением среды. В закрытом положении с увеличением давления потока увеличивается герметичность.

Поток от стороны вала
Под воздействием потока диск двигается в направлении закрепленного фиксатором седла, который и обеспечивает герметичность.

Металл по металлу
Подходят для жидкостей с большой консистенцией, которые дают осадок в виде жестких частиц, для химического производства (разъедающие жидкости), для производств использующих высокую температуру от 200°C до 550°C. Cедло из нержавеющей стали с гибкими свойствами обеспечивают протечку класса IV при минимальном крутящем моменте.


Огнеупорное

Специально разработано для срочного перекрытия системы в случае пожара. В огнеупорном седле затвора есть вставка с PTFE - обмоткой, что является основным изоляционным материалом. В случае если тефлоновое покрытие разрушено, металлическое седло обеспечивает быстрое перекрытие потока. Подходят для использования на опасных производствах. Межфланцевые дисковые затворы с огнеупорным седлом были испытаны в соответствии с API 607 (4-е издание) и BS 6755 часть II.
