Продольные пазы для датчиков положения выполнены на четырех сторонах гильзы CP96 (сечение пазов круглое и по стандарту CNMO)
Датчики устанавливаются в пазы без использования крепежных элементов.
Соответствуют стандарту ISO 15552.
Датчики устанавливаются в пазы без использования крепежных элементов.
Соответствуют стандарту ISO 15552.
|

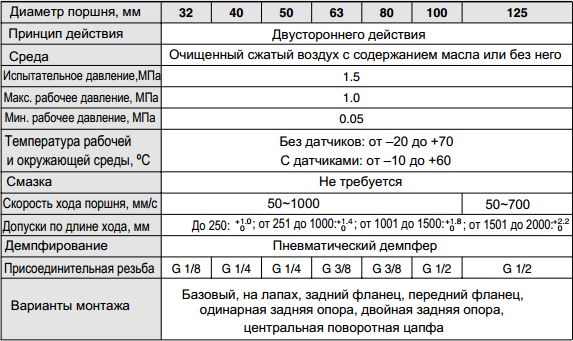

Диаметр поршня (мм) |
32 | 40 | 50 | 63 | 80 | 100 | 125 |
|
Принцип действия |
Двустороннего действия | ||||||
| Среда | Очищенный сжатый воздух с содержанием масла или без него | ||||||
| Испытательное давление, МПа | 1.5 | ||||||
| Макс.рабочее давление, МПа | 1.0 | ||||||
| Мин. рабочее давление,МПа | 0.05 | ||||||
|
Температура рабочей и окружающей среды, С |
-10 ~ +60 (с датчиками), -10 ~ 70 (без датчиков) |
||||||
| Смазка | Не требуется | ||||||
| Скорость хода поршня, мм/с | 50~1000 | 50~700 | |||||
| Допуски по длине хода, мм | До 250: +1.0; от 251 до 1000: +1,4; от 1001 до 1500: +1,84 от 1501 до 2000: +2.2 | ||||||
| Демпфирование | пневматический демпфер | ||||||
|
Присоединительная резьба |
G1/8 |
G1/4 |
G1/4 |
G3/8 | G3/8 | G1/2 | G1/2 |
|
Варианты монтажа |
Базовый, на лапах, задний фланец, передний фланец, одинарная задняя опора, двойная задняя опора, центральная поворотная цапфа | ||||||
